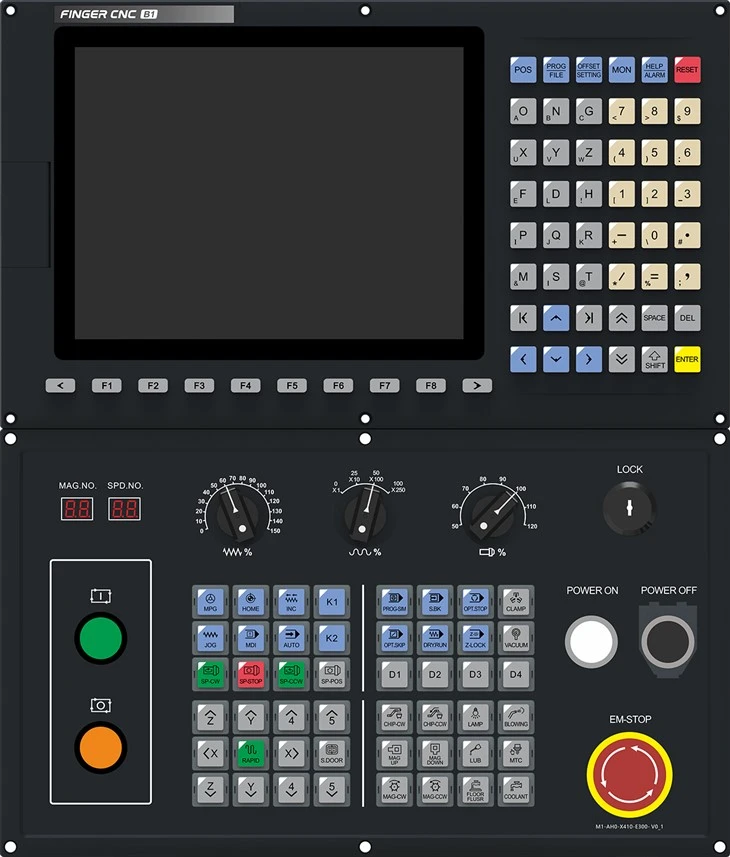

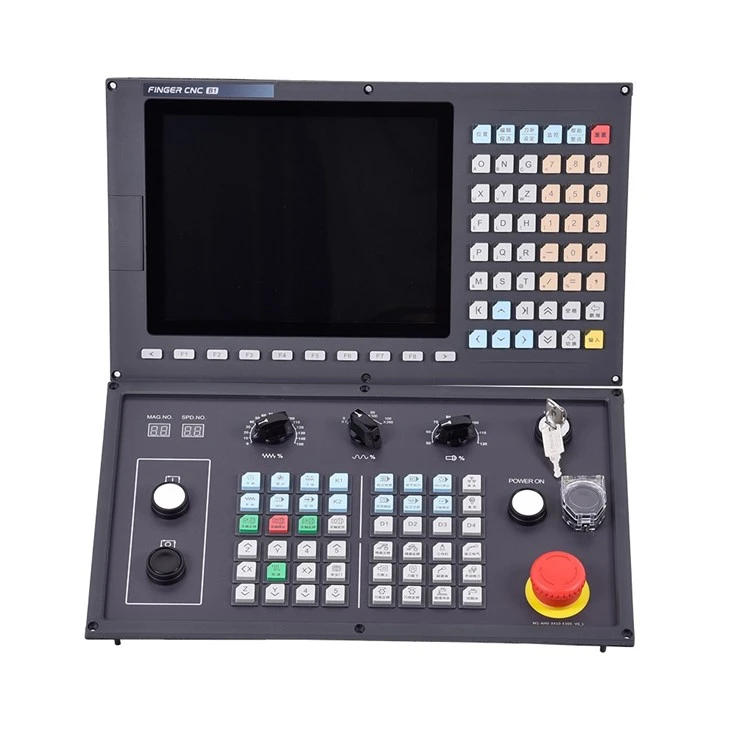

Controller di fresatura CNC da 10,4 pollici ad alte prestazioni per la macchina per il sistema di controllo CNC di fresatura

1. display LCD ad alta definizione
2. supporta 3, 4 e 5- Axis CNC Macelling Machine Control (Xyz o Xyz + 4 th Axis o Xyz + 4 th e 5 ° assi)
3. espandibile fino a 2 canali e 14 assi
4. algoritmi ad alta velocità ad alta precisione
5. Controllo dell'asse a gantry con protezione degli errori dell'asse di Gantry, correzione degli errori e eliminazione del retrofono
6. Polenti funzioni speciali: include la funzione di angolo seguente che consente al terzo asse di tracciare automaticamente le curve 2D, fornendo soluzioni per le industrie di taglio della curva del percorso utensile; La compensazione automatica del cono risolve i problemi di rastremazione causati dal non parallelismo del mandrino e dal non parallelismo XZ di lettable, rendendo più semplice l'utilizzo e la compensazione più accurata
7. Ethercat o Mechatrolink-III Controllo del bus per prestazioni in tempo reale più elevate e una manutenzione più facile
8. supporto IoT opzionale per l'acquisizione in tempo reale di dati di lavorazione e una gestione più conveniente

Invia la tua richiesta

introduzione al prodotto

600M

Introduzione hardware

1. Architettura CPU multi-core con una piattaforma ad alte prestazioni per operazioni più fluide .

2. dotato di spazio di archiviazione 2 GB, garantendo un funzionamento del programma regolare e un facile multitasking .

3. design elevato anti-interferenza, passato 4 . test EFT 5KV e certificato CE.

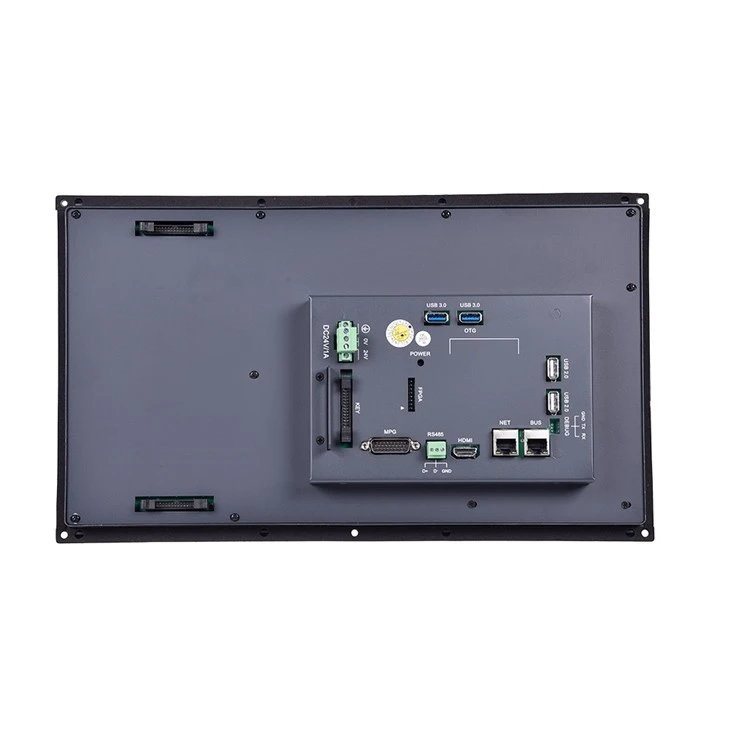

4. supporta una comunicazione RS485 altamente stabile per l'espansione del dispositivo periferico affidabile .

5. supporta USB 3 . 0 ad alta velocità per backup dei dati più rapidi e importazione del programma.

6. supporta la conservazione dei dati di spegnimento ultra-lunga, garantendo la registrazione dei dati utente in tempo reale affidabile .

7. usa la visualizzazione a colori ad alta risoluzione per visioni più chiari .

8. IO Punti Supporto fino a 64 bit .

9. CPU ad alte prestazioni funge da unità computazionale di base, responsabile dell'elaborazione e dell'esecuzione di istruzioni, programmi e dati CNC, garantendo un'operazione di sistema in tempo reale ed efficiente .

10. numero pre-lettura fino a 2000 blocchi/s .

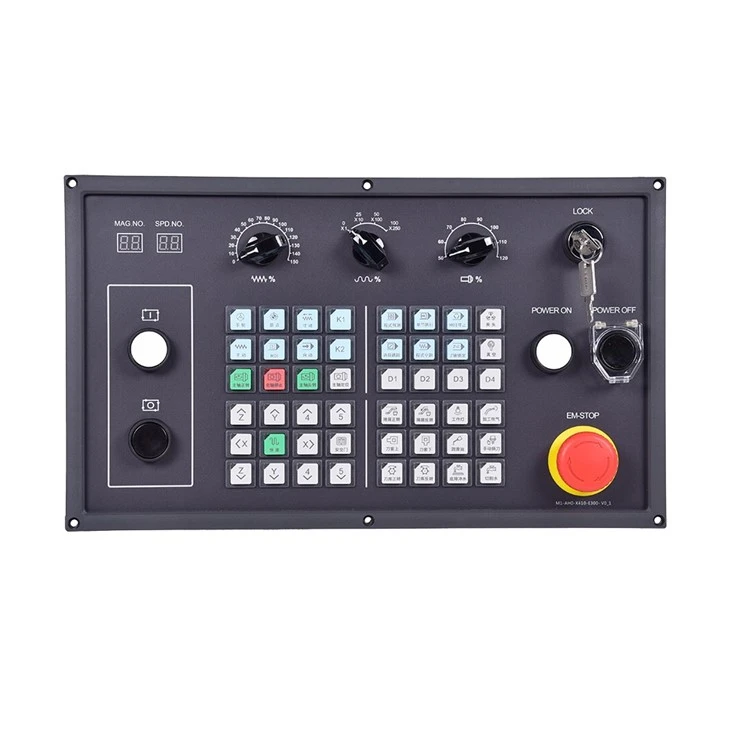

11. pannello ausiliario con manopola rotante per la commutazione in scala e la visualizzazione del tubo digitale per il numero di strumento corrente, facilitando il funzionamento più semplice .

12. supporta il protocollo di comunicazione TCP/IP .

Software (funzione) Introduzione

1. Rt-Linux Embedded Control System Platform .

2. moduli di esecuzione completamente compilati .

3. Piattaforma di sviluppo IoT configurabile .

4. assistenza remota per la diagnosi di guasti e aggiornamenti .

5. Concetto di design basato sulla piattaforma .

6. 64- bit ad alta velocità e controllo di contorno ad alta precisione .

7. Programma ausiliario basato su dialoghi grafici convenzionali Modifica .

8. Special Curve Machining: supporta una lavorazione costante di velocità lineare delle curve paraboliche e spline per una migliore finitura superficiale .

9. velocità di esecuzione rapida: breve tempo di scansione PLC per una rapida risposta alle istruzioni di lavorazione, migliorando l'efficienza .

10. supporta il controllo dell'asse a cavalletto, il tocco multi-spindle e l'eliminazione del backlash di maestro-slave .

11. velocità di esecuzione rapida: breve tempo di scansione PLC per rispondere rapidamente alle istruzioni di lavorazione e migliorare l'efficienza .

12. Dual canali opzionali per la lavorazione multiprocessa simultanea .

13. Accuratezza della lavorazione della lavorazione: presenta una velocità automatica limitazione durante l'interpolazione dell'arco per garantire la precisione; La compensazione del guadagno di feedforward migliora significativamente l'accuratezza della lavorazione e riduce l'impatto dei seguenti errori; Supporta la compensazione del raggio dello strumento G41/G42 per fornire mezzi per una macinazione di precisione più elevata .

Specifiche

Serie di prodotti	400M		600M		800M
Selezione delle funzioni	400 mA		600 MB		800mc
Modello di prodotto	400ma 1- h	400ma 2- H (V) 400ma 3- H (V) 400ma 4- v	600MB 2- H (V)	600MB 3- H (V) 600MB 4- V.	800mc 2- H (V)	800mc 3- H (V) 800mc 4- v
►Specifiche del sistema
Metodo di installazione	Orizzontale	Verticale/orizzontale	Verticale/orizzontale	Verticale/orizzontale	Verticale/orizzontale	Verticale/orizzontale
Visualizza la dimensione dello schermo	7- pollici	8- inch / 10.4- inch / 15- inch	8- inch / 10.4- inch / 15- inch	8- inch / 10.4- inch / 15- inch	8- inch / 10.4- inch / 15- inch	8- inch / 10.4- inch / 15- inch
Numero massimo di assi (incluso il mandrino)	Standard 6 (massimo 6)	Standard 4 (massimo 6)	Standard 7 (massimo 14)	Standard 7 (max 14)	Standard 7 (max 28)	Standard 7 (max 28)
Numero massimo di canali	Standard 1 (massimo 1)	Standard 1 (massimo 1)	Standard 1 (massimo 2)	Standard 1 (max 2)	Standard 7 (max 4)	Standard 7 (max 4)
Numero massimo di assi collegati per canale	4 (xyza)	4 (xyza)	5 (xyzab o xyzac o xyzbc)	5 (xyzab o xyzac o xyzbc)	5 (xyzab o xyzac o xyzbc), con rtcp	5 (xyzab o xyzac o xyzbc), con rtcp
Numero massimo di mandrini per canale	Standard 1 (massimo 1)	Standard 1 (massimo 1)	Standard 1 (massimo 3)	Standard 1 (max 3)	Standard 1 (max 10)	Standard 1 (max 10)
Scenari di applicazione (distribuzione degli assi)	Macchine per fresature economiche, semplici fresature, mulini a torrenti, fresature desktop, perforazioni e macchie di tocco: XYZ + Findle + Tool Magazine XYZ + 4 th Axis + Mandrino + Tool Magazine		Centri di lavorazione, perforazioni e tappetti di perforazione: 【Xyz + mandrino + caricatore utensile】 * canali 【Xyz + 4 th asse + mandrino + caricatore utensile】 * canali 【Xyz + 4 th e 5th axes + mandrino + caricatore utensile】 * canali		Centro di lavorazione simultanea a cinque assi a cinque assi (con RTCP), macinezza multicanale (tre canali o più): 【Xyz + quarto asse, quinto asse + mandrino + caricatore utensile】* per canale



Da/ad	Espansione opzionale	Espansione opzionale	Espansione opzionale	Espansione opzionale	Espansione opzionale	Espansione opzionale
Sistema operativo	Linuxrt	Linuxrt	Linuxrt	Linuxrt	Linuxrt	Linuxrt
Memoria	1 GB	2 GB	2 GB	2 GB	2 GB	2 GB
Capacità del programma	4GB	4GB	8 GB	8 GB	8 GB	8 GB
Blocchi di lookahead	1000 blocchi/secondo	1000 blocchi/secondo	2000 blocchi/s	2000 blocchi/s	8000b/s	8000b/s
Gruppi di compensazione dello strumento massimo	160 gruppi	160 gruppi	160 gruppi	160 gruppi	160 gruppi	160 gruppi
Comunicazione/trasferimento	USB / RS485 / LAN / WiFi	USB / RS485 / LAN / WiFi	USB/RS485/LAN/WiFi	USB/RS485/LAN/WiFi	USB/RS485/LAN/WiFi	USB/RS485/LAN/WiFi
Funzioni del bus	Bus ethercat	Mechatrolink-III (opzionale), Ethercat	Mechatrolink-III (opzionale), Ethercat	Mechatrolink-III (opzionale), Ethercat	Mechatrolink-III (opzionale), Ethercat	Mechatrolink-III (opzionale), Ethercat
I/O standard	I16 / O16	I16 / O16	I16/O16	I16/O16	I16/O16	I16/O16
I/O massimo espandibile	I32 / O32	I32 / O32	I64/O64	I64/O64	I128/O128	I128/O128
(IoT) Internet industriale delle cose	Opzionale	Opzionale	Opzionale	Opzionale	Opzionale	Opzionale
Funzione di valore assoluto	Ethercat	Mechatrolink-III, Ethercat, Modbus 485, Ecoder assoluto SSI	Mechatrolink-III / Ethercat / Modbus485 / SSI Encoder assoluto	Mechatrolink-III / Ethercat / Modbus485 / SSI Encoder assoluto	Mechatrolink-III / Ethercat / Modbus485 / SSI Value assoluto	Mechatrolink-III / Ethercat / Modbus485 / SSI Value assoluto
► Funzioni del programma
Istruzioni di programmazione (G-CODE)	Conforme agli standard internazionali	Conforme agli standard internazionali	Conforme agli standard internazionali	Conforme agli standard internazionali	Conforme agli standard internazionali	Conforme agli standard internazionali
Standard di programmazione del programma macro	Supportato (macro B, macro C)	Supportato (macro B, macro C)	Supportato (macro B, macro C)	Supportato (macro B, macro C)	Supportato (macro B, macro C)	Supportato (macro B, macro C)
Programmazione di fondo	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Programmazione intelligente interattiva	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Trasferimento del programma tramite USB Drive	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Controllo degli errori del programma automatico	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Funzione di blocco del programma	Editing del programma limitato (opzionale)	Editing del programma limitato (opzionale)	Editing del programma limitato (opzionale)	Editing del programma limitato (opzionale)	Editing del programma limitato (opzionale)	Editing del programma limitato (opzionale)
► Funzioni di compensazione
Controllo della punta dello strumento a cinque assi (RTCP)	Non supportato	Non supportato	Non supportato	Non supportato	Supportato	Supportato
Funzione di punta dell'utensile regolare (TCP liscio)	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
► Funzioni di compensazione
Compensazione del cono	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Compensazione del contraccolpo	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Compensazione dell'angolo arco	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Compensazione dell'errore della vite bidirezionale	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Compensazione feedforward	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Eliminazione del contraccolpo a doppio motore	Non supportato	Non supportato	Supportato	Supportato	Supportato	Supportato
Compensazione della deflessione della RAM	Non supportato	Non supportato	Supportato	Supportato	Supportato	Supportato
► Istruzioni G-codice
Modalità di controllo della traiettoria ad alta precisione	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Modalità di levigatura del percorso	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Interpolazione della curva Nurbs	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Taglio del filo	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Offset utensile	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo di perforazione a peck ad alta velocità	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo di tocco sinistro	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Bel ciclo noioso	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo di perforazione	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo di abitazione del fondo per trapano	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo di perforazione di peck	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo toccante	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo di perforazione	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo di perforazione ad alta velocità	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo noioso semi-automatico	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo noioso dimora il fondo per trapano	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Set multipli di parametri ad alta velocità e ad alta precisione	Non supportato	Non supportato	Supportato	Supportato	Supportato	Supportato
► Ad alta velocità e alta precisione
Posizionamento dinamico dell'asse mandrino (c)	Switching no-stop; Esecuzione diretta del posizionamento (richiede servo mandrino)	Switching no-stop; Esecuzione diretta del posizionamento (richiede servo mandrino)	Switching no-stop; Esecuzione diretta del posizionamento (richiede servo mandrino)	Switching no-stop; Esecuzione diretta del posizionamento (richiede servo mandrino)	Switching no-stop; Esecuzione diretta del posizionamento (richiede servo mandrino)	Switching no-stop; Esecuzione diretta del posizionamento (richiede servo mandrino)
Modalità di esecuzione del blocco continuo	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Controllo jerk costante	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Controllo della rotazione dell'angolo automatico	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Limitazione della velocità del raggio dell'arco	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Adatto a Nurbs	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Funzione di controllo a circuito chiuso completo	Non supportato	Non supportato	Supportato	Supportato	Supportato	Supportato
► Funzioni ausiliarie
Schermata di avvio personalizzato	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Codi M personalizzati	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Codi G personalizzati	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Uso misto di assi del bus e assi per scopi generali	Non supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Io Funzione di ridefinizione	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Incluazione dell'asse	Non supportato	Non supportato	Supportato	Supportato	Supportato	Supportato
Inclinazione del piano di lavorazione	Non supportato	Non supportato	Supportato	Supportato	Supportato	Supportato
DNC Machining	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ridimensionamento proporzionale	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Tipi di accelerazione e decelerazione	Lineare (costante A), S-Curve (Jerk costante)	Lineare (costante A), S-Curve (Jerk costante)	Lineare (costante A), S-Curve (Jerk costante)	Lineare (costante A), S-Curve (Jerk costante)	Lineare (costante A), S-Curve (Jerk costante)	Lineare (costante A), S-Curve (Jerk costante)
Gestione della vita degli strumenti	Gestione del limite di tempo / conteggio	Gestione del limite di tempo / conteggio	Gestione del limite di tempo / conteggio	Gestione del limite di tempo / conteggio	Gestione del limite di tempo / conteggio	Gestione del limite di tempo / conteggio
Funzioni di protezione	Porta di sicurezza, limite duro, limite morbido, rilevamento di mangimi non contenuti, rilevamento dello stato del cambio degli strumenti	Porta di sicurezza, limite duro, limite morbido, rilevamento di mangimi non contenuti, rilevamento dello stato del cambio degli strumenti	Porta di sicurezza, limite duro, limite morbido, rilevamento di mangimi non contenuti, rilevamento dello stato del cambio degli strumenti	Porta di sicurezza, limite duro, limite morbido, rilevamento di mangimi non contenuti, rilevamento dello stato del cambio degli strumenti	Porta di sicurezza, limite duro, limite morbido, rilevamento di mangimi non contenuti, rilevamento dello stato del cambio degli strumenti	Porta di sicurezza, limite duro, limite morbido, rilevamento di mangimi non contenuti, rilevamento dello stato del cambio degli strumenti
Previsione degli ingranaggi	Funzione di backtrack del generatore di impulsi manuali (MPG)	Funzione di backtrack del generatore di impulsi manuali (MPG)	Funzione di backtrack del generatore di impulsi manuali (MPG)	Funzione di backtrack del generatore di impulsi manuali (MPG)	Funzione di backtrack del generatore di impulsi manuali (MPG)	Funzione di backtrack del generatore di impulsi manuali (MPG)
Rilevamento di interruzioni di inserimento degli ingranaggi	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Funzione di riavvio	Ricerca e riavvio automatico del punto di interruzione, riavvio personalizzato	Ricerca e riavvio automatico del punto di interruzione, riavvio personalizzato	Ricerca e riavvio automatico del punto di interruzione, riavvio personalizzato	Ricerca e riavvio automatico del punto di interruzione, riavvio personalizzato	Ricerca e riavvio automatico del punto di interruzione, riavvio personalizzato	Ricerca e riavvio automatico del punto di interruzione, riavvio personalizzato
Ruota multifunzione	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Simulazione grafica	Anteprima grafica prima dell'esecuzione del programma, tracciamento dinamico durante l'esecuzione	Anteprima grafica prima dell'esecuzione del programma, tracciamento dinamico durante l'esecuzione	Anteprima grafica prima dell'esecuzione del programma, tracciamento dinamico durante l'esecuzione	Anteprima grafica prima dell'esecuzione del programma, tracciamento dinamico durante l'esecuzione	Anteprima grafica prima dell'esecuzione del programma, tracciamento dinamico durante l'esecuzione	Anteprima grafica prima dell'esecuzione del programma, tracciamento dinamico durante l'esecuzione
Gestione del controllo degli accessi	Gestione dell'accesso ai parametri	Gestione dell'accesso ai parametri	Gestione dell'accesso ai parametri	Gestione dell'accesso ai parametri	Gestione dell'accesso ai parametri	Gestione dell'accesso ai parametri
Blocco del calendario perpetuo	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Monitoraggio del carico assiale	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Funzione di oscilloscopio	Monitoraggio in tempo reale dei comandi di sistema e forme d'onda di feedback servo	Monitoraggio in tempo reale dei comandi di sistema e forme d'onda di feedback servo	Monitoraggio in tempo reale dei comandi di sistema e forme d'onda di feedback servo	Monitoraggio in tempo reale dei comandi di sistema e forme d'onda di feedback servo	Monitoraggio in tempo reale dei comandi di sistema e forme d'onda di feedback servo	Monitoraggio in tempo reale dei comandi di sistema e forme d'onda di feedback servo
Seguendo il rilevamento degli errori	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Rilevamento dell'arrivo della velocità del mandrino	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Backup dei dati	Backup del programma, backup dei parametri, backup di compensazione degli strumenti	Backup del programma, backup dei parametri, backup di compensazione degli strumenti	Backup del programma, backup dei parametri, backup di compensazione degli strumenti	Backup del programma, backup dei parametri, backup di compensazione degli strumenti	Backup del programma, backup dei parametri, backup di compensazione degli strumenti	Backup del programma, backup dei parametri, backup di compensazione degli strumenti
Tocca rapida Retratto per toccare	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Diverse riviste di strumenti	Rivista di strumenti disc, rivista di strumenti di tipo ombrello, rivista di strumenti personalizzati	Rivista di strumenti disc, rivista di strumenti di tipo ombrello, rivista di strumenti personalizzati	Rivista di strumenti disc, rivista di strumenti di tipo ombrello, rivista di strumenti personalizzati	Rivista di strumenti disc, rivista di strumenti di tipo ombrello, rivista di strumenti personalizzati	Rivista di strumenti disc, rivista di strumenti di tipo ombrello, rivista di strumenti personalizzati	Rivista di strumenti disc, rivista di strumenti di tipo ombrello, rivista di strumenti personalizzati
Allineamento automatico dello strumento	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
► Funzioni composte
Funzione multicanale	Non supportato	Non supportato	Supportati (opzionali) 16 canali	Supportati (opzionali) 16 canali	Supportati (opzionali) 16 canali	Supportati (opzionali) 16 canali
Tapping multipinamico	Non supportato	Non supportato	Toccando simultaneo massimo supportato su 10 mandrini	Toccando simultaneo massimo supportato su 10 mandrini	Toccando simultaneo massimo supportato su 10 mandrini	Toccando simultaneo massimo supportato su 10 mandrini
Controllo indipendente del canale per braccio robotico	Non supportato	Non supportato	Pianificazione del percorso (opzionale) supportata utilizzando G-code	Pianificazione del percorso (opzionale) supportata utilizzando G-code	Pianificazione del percorso (opzionale) supportata utilizzando G-code	Pianificazione del percorso (opzionale) supportata utilizzando G-code
► Attrezzo
IoT	Supportato (opzionale)	Supportato (opzionale)	Supportato (opzionale)	Supportato (opzionale)	Supportato (opzionale)	Supportato (opzionale)
Ispezione della visione	Supportato (opzionale)	Supportato (opzionale)	Supportato (opzionale)	Supportato (opzionale)	Supportato (opzionale)	Supportato (opzionale)
CAD/CAM	Supportato (opzionale)	Supportato (opzionale)	Supportato (opzionale)	Supportato (opzionale)	Supportato (opzionale)	Supportato (opzionale)

Caratteristiche speciali

1. Controllo dell'asse di sincronizzazione di Gantry

La funzione dell'asse di sincronizzazione di Gantry consente a più coppie di assi di alimentazione di muoversi con una deviazione meccanica zero contemporaneamente . Il sistema elabora rapidamente il controllo a circuito chiuso per assi sincronizzati, supportando ssi e altri motori di buste con le macchine più o meno Impostato per eliminare efficacemente il contraccolpo di trasmissione e migliorare la rigidità del sistema meccanico .

2. funzione di gestione del programma a doppio canale

Ogni canale gestisce in modo indipendente i propri file di lavorazione e modifica i processi separatamente . I file di lavorazione e parametri variabili possono essere condivisi e più canali supportano l'attesa sincrona con un ciclo minimo di sincronizzazione di 0 . 5ms.

3. modulo di modifica intelligente basato su dialoghi

Attraverso la modifica basata su finestra di dialogo, inserendo dati corrispondenti, il sistema genera automaticamente il programma di lavorazione corrispondente . questo riduce significativamente il carico di lavoro dell'operatore, è facile da usare e apprendono e presenta funzioni complete a sostegno della fresatura planare, della cavità, della fresatura della cavità, della fresatura dei contorni, dell'erogazione e del tocco .
