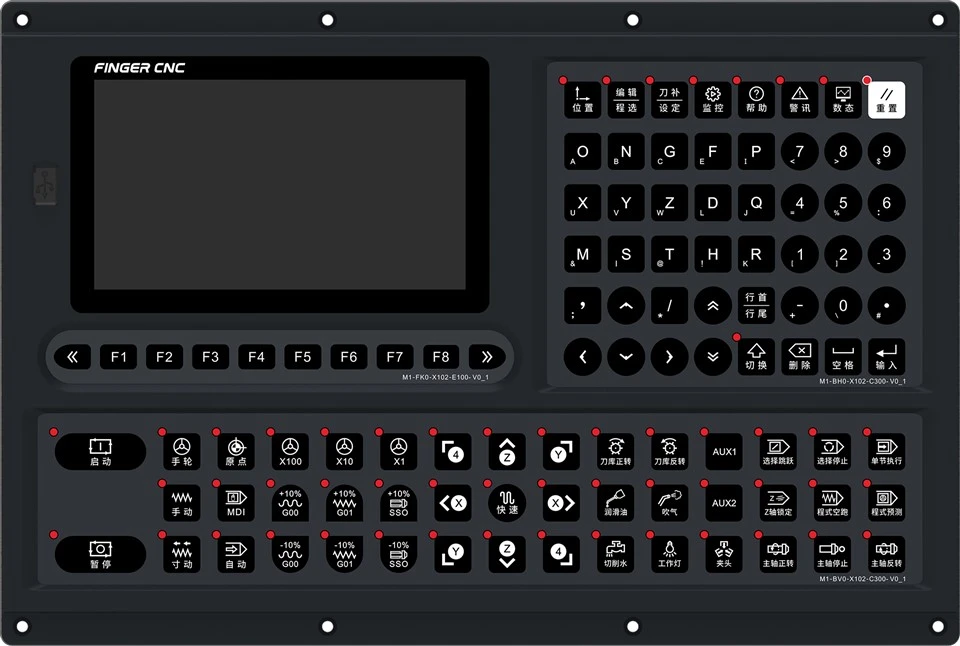

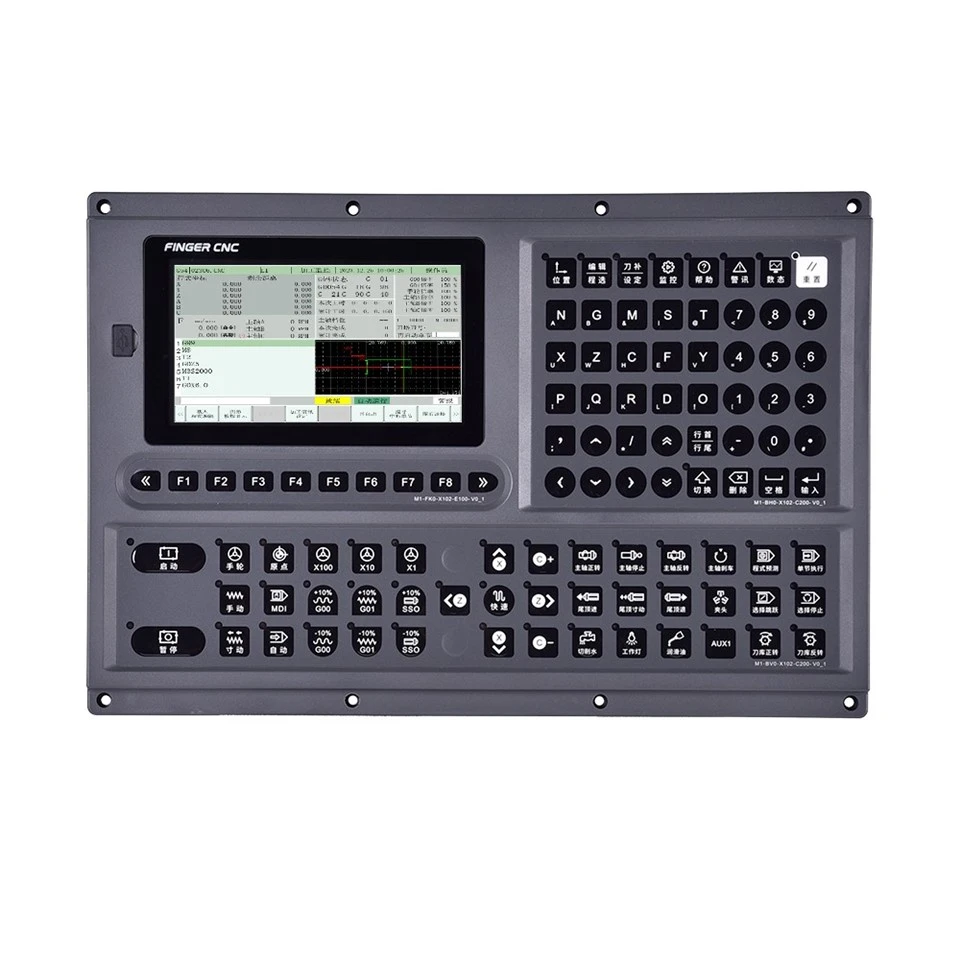

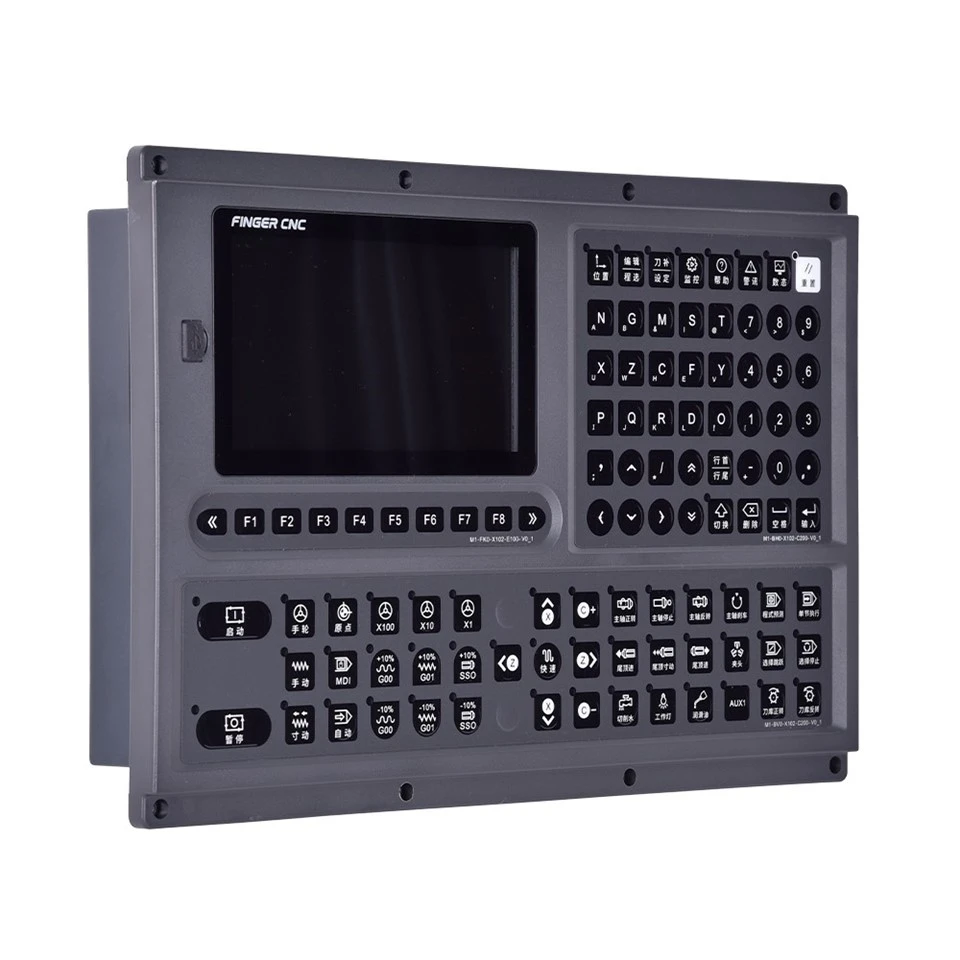

7-Inch CNC Milling System (Horizontal) 400MA1-H
7-Inch CNC Milling System (Horizontal) 400MA1-H
7-Inch CNC Milling System (Horizontal) 400MA1-H
7-Inch CNC Milling System (Horizontal) 400MA1-H
7-Inch CNC Milling System (Horizontal) 400MA1-H

MACCHINING CUSTICE CNC 7inch 3 4 5 6 Asse Milling CNC Controller Sistema

1. display LCD ad alta definizione .
2. supporta 3 o 4- axis CNC Milling Control (xyz o xyz + 4 th axis) .
3. supporta una programmazione conversazionale grafica convenzionale per un'operazione facile .
4. modalità di lavorazione completa: non solo supporta operazioni di macinazione standard, ma anche la lavorazione del foro e del filo tra cui perforazione, risorta, toccando, controsoffitti, noioso e fresatura di varie dimensioni del foro, rendendolo adatto per diversi lavoratori .}
5. Ethercat o Mechatrolink-III Bus Control per prestazioni migliorate in tempo reale e manutenzione più facile .
6. Supporto IoT opzionale per l'accesso in tempo reale ai dati di lavorazione, abilitando una gestione più efficiente .

Invia la tua richiesta

introduzione al prodotto

400M

Panoramica dell'hardware

1. Architettura CPU multi-core con una piattaforma di calcolo ad alte prestazioni per operazioni più fluide .

2. dotato di archiviazione da 2 GB, abilitando l'esecuzione del programma regolare e la gestione di diverse attività .

3. design anti-interferenza elevato, conforme a 4 . test EFT 5KV e certificazione CE.

4. supporta la comunicazione RS485 ad alta stabilità per l'espansione del dispositivo periferico più affidabile .

5. USB 3 .} 0 Comunicazione supportata per backup dei dati più rapidi e importazione del programma.

6. supporta la conservazione dei dati di spegnimento ultra-lunga per la registrazione dei dati utente in tempo reale più affidabile .

7. display a colori ad alta risoluzione per visioni più chiari .

8. supporta I/O massimo fino a 32 punti .

9. utilizza una CPU ad alte prestazioni come unità di calcolo principale del sistema CNC, in grado di elaborare ed eseguire vari comandi e operazioni di dati CNC, garantendo la reattività del sistema ed efficienza .

10. Blocco del programma Pre-lettura velocità fino a 1000 blocchi/s .

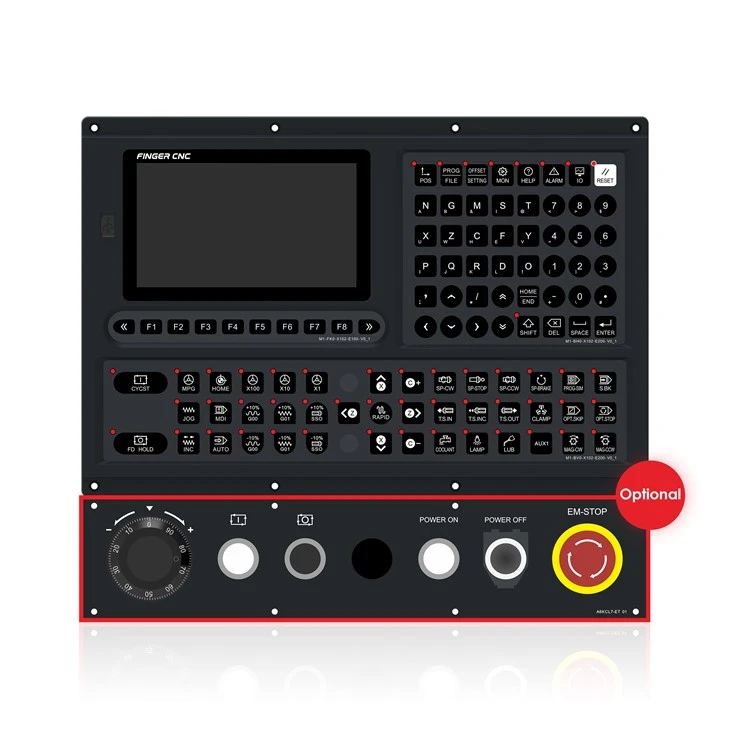

11. Pannello ausiliario con interruttore rotante per la sovraccarico di alimentazione e la visualizzazione del tubo digitale del numero di strumento corrente per un funzionamento più user-friendly .

Panoramica del software (funzione)

1. Rt-Linux Embedded Control System Platform .

2. moduli di esecuzione completamente compilati .

3. Piattaforma di sviluppo IoT configurabile .

4. assistenza remota per la diagnosi di guasti e gli aggiornamenti del sistema .

5. Concetto di design basato sulla piattaforma .

6. 64- bit ad alta velocità e controllo di contorno ad alta precisione .

7. Modifica del programma di conversazione grafico convenzionale .

8. Special Curve Machining: supporta la costante di alimentazione per le curve paraboliche e spline per migliorare la finitura superficiale .

9. alta velocità di esecuzione: il tempo di scansione PLC breve abilita la risposta rapida ai comandi di lavorazione, migliorando la produttività .

10. supporta vari macelli etichettati, tutti i tipi di compensazione e semplici assi di cavalletto .

11. compatibile con vari cambi di strumenti come ombrello, tipo di disco e riviste a servo-guidato .

Specifiche

Serie di prodotti	400M		600M		800M
Selezione delle funzioni	400 mA		600 MB		800mc
Modello di prodotto	400ma 1- h	400ma 2- H (V) 400ma 3- H (V) 400ma 4- v	600MB 2- H (V)	600MB 3- H (V) 600MB 4- V.	800mc 2- H (V)	800mc 3- H (V) 800mc 4- v
►Specifiche del sistema
Metodo di installazione	Orizzontale	Verticale/orizzontale	Verticale/orizzontale	Verticale/orizzontale	Verticale/orizzontale	Verticale/orizzontale
Visualizza la dimensione dello schermo	7- pollici	8- inch / 10.4- inch / 15- inch	8- inch / 10.4- inch / 15- inch	8- inch / 10.4- inch / 15- inch	8- inch / 10.4- inch / 15- inch	8- inch / 10.4- inch / 15- inch
Numero massimo di assi (incluso il mandrino)	Standard 6 (massimo 6)	Standard 4 (massimo 6)	Standard 7 (massimo 14)	Standard 7 (max 14)	Standard 7 (max 28)	Standard 7 (max 28)
Numero massimo di canali	Standard 1 (massimo 1)	Standard 1 (massimo 1)	Standard 1 (massimo 2)	Standard 1 (max 2)	Standard 7 (max 4)	Standard 7 (max 4)
Numero massimo di assi collegati per canale	4 (xyza)	4 (xyza)	5 (xyzab o xyzac o xyzbc)	5 (xyzab o xyzac o xyzbc)	5 (xyzab o xyzac o xyzbc), con rtcp	5 (xyzab o xyzac o xyzbc), con rtcp
Numero massimo di mandrini per canale	Standard 1 (massimo 1)	Standard 1 (massimo 1)	Standard 1 (massimo 3)	Standard 1 (max 3)	Standard 1 (max 10)	Standard 1 (max 10)
Scenari di applicazione (distribuzione degli assi)	Macchine per fresature economiche, semplici fresatrici, mulini a torrenti, fresature desktop, perforazioni e macchie di tocco: XYZ + Findle + Tool Magazine XYZ + 4 th Axis + Mandrino + Tool Magazine		Centri di lavorazione, perforazioni e tappetti di perforazione: 【Xyz + mandrino + caricatore utensile】 * canali 【Xyz + 4 th Asse + Mandrino + Strumento caricatore】 * Canali 【Xyz + 4 th e 5th axes + mandrino + caricatore utensile】 * canali		Centro di lavorazione simultanea a cinque assi a cinque assi (con RTCP), macinezza multicanale (tre canali o più): 【Xyz + quarto asse, quinto asse + mandrino + caricatore utensile】* per canale



Da/ad	Espansione opzionale	Espansione opzionale	Espansione opzionale	Espansione opzionale	Espansione opzionale	Espansione opzionale
Sistema operativo	Linuxrt	Linuxrt	Linuxrt	Linuxrt	Linuxrt	Linuxrt
Memoria	1 GB	2 GB	2 GB	2 GB	2 GB	2 GB
Capacità del programma	4GB	4GB	8 GB	8 GB	8 GB	8 GB
Blocchi di lookahead	1000 blocchi/secondo	1000 blocchi/secondo	2000 blocchi/s	2000 blocchi/s	8000b/s	8000b/s
Gruppi di compensazione dello strumento massimo	160 gruppi	160 gruppi	160 gruppi	160 gruppi	160 gruppi	160 gruppi
Comunicazione/trasferimento	USB / RS485 / LAN / WiFi	USB / RS485 / LAN / WiFi	USB/RS485/LAN/WiFi	USB/RS485/LAN/WiFi	USB/RS485/LAN/WiFi	USB/RS485/LAN/WiFi
Funzioni del bus	Bus ethercat	Mechatrolink-III (opzionale), Ethercat	Mechatrolink-III (opzionale), Ethercat	Mechatrolink-III (opzionale), Ethercat	Mechatrolink-III (opzionale), Ethercat	Mechatrolink-III (opzionale), Ethercat
I/O standard	I16 / O16	I16 / O16	I16/O16	I16/O16	I16/O16	I16/O16
I/O massimo espandibile	I32 / O32	I32 / O32	I64/O64	I64/O64	I128/O128	I128/O128
(IoT) Internet industriale delle cose	Opzionale	Opzionale	Opzionale	Opzionale	Opzionale	Opzionale
Funzione di valore assoluto	Ethercat	Mechatrolink-III, Ethercat, Modbus 485, Ecoder assoluto SSI	Mechatrolink-III / Ethercat / Modbus485 / SSI Encoder assoluto	Mechatrolink-III / Ethercat / Modbus485 / SSI Encoder assoluto	Mechatrolink-III / Ethercat / Modbus485 / SSI Value assoluto	Mechatrolink-III / Ethercat / Modbus485 / SSI Value assoluto
► Funzioni del programma
Istruzioni di programmazione (G-CODE)	Conforme agli standard internazionali	Conforme agli standard internazionali	Conforme agli standard internazionali	Conforme agli standard internazionali	Conforme agli standard internazionali	Conforme agli standard internazionali
Standard di programmazione del programma macro	Supportato (macro B, macro C)	Supportato (macro B, macro C)	Supportato (macro B, macro C)	Supportato (macro B, macro C)	Supportato (macro B, macro C)	Supportato (macro B, macro C)
Programmazione di fondo	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Programmazione intelligente interattiva	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Trasferimento del programma tramite USB Drive	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Controllo degli errori del programma automatico	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Funzione di blocco del programma	Editing del programma limitato (opzionale)	Editing del programma limitato (opzionale)	Editing del programma limitato (opzionale)	Editing del programma limitato (opzionale)	Editing del programma limitato (opzionale)	Editing del programma limitato (opzionale)
► Funzioni di compensazione
Controllo della punta dello strumento a cinque assi (RTCP)	Non supportato	Non supportato	Non supportato	Non supportato	Supportato	Supportato
Funzione di punta dell'utensile regolare (TCP liscio)	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
► Funzioni di compensazione
Compensazione del cono	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Compensazione del contraccolpo	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Compensazione dell'angolo arco	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Compensazione dell'errore della vite bidirezionale	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Compensazione feedforward	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Eliminazione del contraccolpo a doppio motore	Non supportato	Non supportato	Supportato	Supportato	Supportato	Supportato
Compensazione della deflessione della RAM	Non supportato	Non supportato	Supportato	Supportato	Supportato	Supportato
► Istruzioni G-codice
Modalità di controllo della traiettoria ad alta precisione	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Modalità di levigatura del percorso	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Interpolazione della curva Nurbs	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Taglio del filo	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Offset utensile	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo di perforazione a peck ad alta velocità	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo di tocco sinistro	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Bel ciclo noioso	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo di perforazione	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo di abitazione per trapano	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo di perforazione di peck	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo toccante	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo di perforazione	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo di perforazione ad alta velocità	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo noioso semi-automatico	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ciclo noioso dimora il fondo per trapano	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Set multipli di parametri ad alta velocità e ad alta precisione	Non supportato	Non supportato	Supportato	Supportato	Supportato	Supportato
► Ad alta velocità e alta precisione
Posizionamento dinamico dell'asse mandrino (c)	Switching no-stop; Esecuzione diretta del posizionamento (richiede servo mandrino)	Switching no-stop; Esecuzione diretta del posizionamento (richiede servo mandrino)	Switching no-stop; Esecuzione diretta del posizionamento (richiede servo mandrino)	Switching no-stop; Esecuzione diretta del posizionamento (richiede servo mandrino)	Switching no-stop; Esecuzione diretta del posizionamento (richiede servo mandrino)	Switching no-stop; Esecuzione diretta del posizionamento (richiede servo mandrino)
Modalità di esecuzione del blocco continuo	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Controllo jerk costante	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Controllo della rotazione dell'angolo automatico	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Limitazione della velocità del raggio dell'arco	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Nurbs Fitting	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Funzione di controllo a circuito chiuso completo	Non supportato	Non supportato	Supportato	Supportato	Supportato	Supportato
► Funzioni ausiliarie
Schermata di avvio personalizzato	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Codi M personalizzati	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Codi G personalizzati	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Uso misto di assi del bus e assi per scopi generali	Non supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Io Funzione di ridefinizione	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Incluazione dell'asse	Non supportato	Non supportato	Supportato	Supportato	Supportato	Supportato
Inclinazione del piano di lavorazione	Non supportato	Non supportato	Supportato	Supportato	Supportato	Supportato
DNC Machining	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Ridimensionamento proporzionale	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Tipi di accelerazione e decelerazione	Lineare (costante A), S-Curve (Jerk costante)	Lineare (costante A), S-Curve (Jerk costante)	Lineare (costante A), S-Curve (Jerk costante)	Lineare (costante A), S-Curve (Jerk costante)	Lineare (costante A), S-Curve (Jerk costante)	Lineare (costante A), S-Curve (Jerk costante)
Gestione della vita degli strumenti	Gestione del limite di tempo / conteggio	Gestione del limite di tempo / conteggio	Gestione del limite di tempo / conteggio	Gestione del limite di tempo / conteggio	Gestione del limite di tempo / conteggio	Gestione del limite di tempo / conteggio
Funzioni di protezione	Porta di sicurezza, limite duro, limite morbido, rilevamento di mangimi non contenuti, rilevamento dello stato del cambio degli strumenti	Porta di sicurezza, limite duro, limite morbido, rilevamento di mangimi non contenuti, rilevamento dello stato del cambio degli strumenti	Porta di sicurezza, limite duro, limite morbido, rilevamento di mangimi non contenuti, rilevamento dello stato del cambio degli strumenti	Porta di sicurezza, limite duro, limite morbido, rilevamento di mangimi non contenuti, rilevamento dello stato del cambio degli strumenti	Porta di sicurezza, limite duro, limite morbido, rilevamento di mangimi non contenuti, rilevamento dello stato del cambio degli strumenti	Porta di sicurezza, limite duro, limite morbido, rilevamento di mangimi non contenuti, rilevamento dello stato del cambio degli strumenti
Previsione degli ingranaggi	Funzione di backtrack del generatore di impulsi manuali (MPG)	Funzione di backtrack del generatore di impulsi manuali (MPG)	Funzione di backtrack del generatore di impulsi manuali (MPG)	Funzione di backtrack del generatore di impulsi manuali (MPG)	Funzione di backtrack del generatore di impulsi manuali (MPG)	Funzione di backtrack del generatore di impulsi manuali (MPG)
Rilevamento di interruzioni di inserimento degli ingranaggi	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Funzione di riavvio	Ricerca e riavvio automatico del punto di interruzione, riavvio personalizzato	Ricerca e riavvio automatico del punto di interruzione, riavvio personalizzato	Ricerca e riavvio automatico del punto di interruzione, riavvio personalizzato	Ricerca e riavvio automatico del punto di interruzione, riavvio personalizzato	Ricerca e riavvio automatico del punto di interruzione, riavvio personalizzato	Ricerca e riavvio automatico del punto di interruzione, riavvio personalizzato
Ruota multifunzione	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Simulazione grafica	Anteprima grafica prima dell'esecuzione del programma, tracciamento dinamico durante l'esecuzione	Anteprima grafica prima dell'esecuzione del programma, tracciamento dinamico durante l'esecuzione	Anteprima grafica prima dell'esecuzione del programma, tracciamento dinamico durante l'esecuzione	Anteprima grafica prima dell'esecuzione del programma, tracciamento dinamico durante l'esecuzione	Anteprima grafica prima dell'esecuzione del programma, tracciamento dinamico durante l'esecuzione	Anteprima grafica prima dell'esecuzione del programma, tracciamento dinamico durante l'esecuzione
Gestione del controllo degli accessi	Gestione dell'accesso ai parametri	Gestione dell'accesso ai parametri	Gestione dell'accesso ai parametri	Gestione dell'accesso ai parametri	Gestione dell'accesso ai parametri	Gestione dell'accesso ai parametri
Blocco del calendario perpetuo	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Monitoraggio del carico assiale	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Funzione di oscilloscopio	Monitoraggio in tempo reale dei comandi di sistema e forme d'onda di feedback servo	Monitoraggio in tempo reale dei comandi di sistema e forme d'onda di feedback servo	Monitoraggio in tempo reale dei comandi di sistema e forme d'onda di feedback servo	Monitoraggio in tempo reale dei comandi di sistema e forme d'onda di feedback servo	Monitoraggio in tempo reale dei comandi di sistema e forme d'onda di feedback servo	Monitoraggio in tempo reale dei comandi di sistema e forme d'onda di feedback servo
Seguendo il rilevamento degli errori	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Rilevamento dell'arrivo della velocità del mandrino	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Backup dei dati	Backup del programma, backup dei parametri, backup di compensazione degli strumenti	Backup del programma, backup dei parametri, backup di compensazione degli strumenti	Backup del programma, backup dei parametri, backup di compensazione degli strumenti	Backup del programma, backup dei parametri, backup di compensazione degli strumenti	Backup del programma, backup dei parametri, backup di compensazione degli strumenti	Backup del programma, backup dei parametri, backup di compensazione degli strumenti
Tocca rapida Retratto per toccare	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
Diverse riviste di strumenti	Rivista di strumenti disc, rivista di strumenti di tipo ombrello, rivista di strumenti personalizzati	Rivista di strumenti disc, rivista di strumenti di tipo ombrello, rivista di strumenti personalizzati	Rivista di strumenti disc, rivista di strumenti di tipo ombrello, rivista di strumenti personalizzati	Rivista di strumenti disc, rivista di strumenti di tipo ombrello, rivista di strumenti personalizzati	Rivista di strumenti disc, rivista di strumenti di tipo ombrello, rivista di strumenti personalizzati	Rivista di strumenti disc, rivista di strumenti di tipo ombrello, rivista di strumenti personalizzati
Allineamento automatico dello strumento	Supportato	Supportato	Supportato	Supportato	Supportato	Supportato
► Funzioni composte
Funzione multicanale	Non supportato	Non supportato	Supportati (opzionali) 16 canali	Supportati (opzionali) 16 canali	Supportati (opzionali) 16 canali	Supportati (opzionali) 16 canali
Tapping multipinamico	Non supportato	Non supportato	Toccando simultaneo massimo supportato su 10 mandrini	Toccando simultaneo massimo supportato su 10 mandrini	Toccando simultaneo massimo supportato su 10 mandrini	Toccando simultaneo massimo supportato su 10 mandrini
Controllo indipendente del canale per braccio robotico	Non supportato	Non supportato	Pianificazione del percorso (opzionale) supportata utilizzando il codice G	Pianificazione del percorso (opzionale) supportata utilizzando il codice G	Pianificazione del percorso (opzionale) supportata utilizzando il codice G	Pianificazione del percorso (opzionale) supportata utilizzando il codice G
► Attrezzo
IoT	Supportato (facoltativo)	Supportato (facoltativo)	Supportato (facoltativo)	Supportato (facoltativo)	Supportato (facoltativo)	Supportato (facoltativo)
Ispezione della visione	Supportato (facoltativo)	Supportato (facoltativo)	Supportato (facoltativo)	Supportato (facoltativo)	Supportato (facoltativo)	Supportato (facoltativo)
CAD/CAM	Supportato (facoltativo)	Supportato (facoltativo)	Supportato (facoltativo)	Supportato (facoltativo)	Supportato (facoltativo)	Supportato (facoltativo)

Caratteristiche speciali

l6213-1

1. perforazione e tocco ad alta velocità

Velocità di ritratto regolabile tocco, fino al 300%

Recupero di errore di tocco anormale

Il ciclo di trapano sovrapposto aumenta l'efficienza del 10%

Il monitoraggio toccante in tempo reale consente una messa in servizio rapida

2. misurazione della lunghezza automatica dello strumento

Utilizza la funzione G31 combinata con un sensore esterno per la misurazione della lunghezza automatica dello strumento

La compensazione dello strumento viene applicata tramite un programma di modello

La risposta ad alta frequenza fino a 20kHz fornisce un'efficace soluzione di rilevamento ad alta velocità

Riduce notevolmente gli errori di rilevamento causati da una bassa velocità di risposta o una scarsa ripetibilità

3. analisi degli errori della rotonda

La funzione di interpolazione circolare include l'analisi degli errori di rotondità

Supporta la velocità feedforward per ridurre il seguente errore durante la lavorazione ad alta velocità e migliorare l'accuratezza del contorno

La compensazione dell'attrito riduce i segni di quadrante su contorni o superfici, migliorando la qualità della superficie

Dimensioni
