Come fornitore di CNC del tornio di indicizzazione rotativa, comprendo il ruolo critico che l'accuratezza dell'asse Z gioca nelle prestazioni complessive della macchina. Nel mondo della lavorazione di precisione, anche la minima deviazione nell'asse Z può portare a errori significativi nel prodotto finale. Pertanto, migliorare l'accuratezza dell'asse Z non è solo un requisito tecnico, ma una necessità per la fornitura di prodotti di alta qualità. In questo blog, condividerò alcune strategie e tecniche pratiche che possono aiutare a migliorare l'accuratezza dell'asse Z in un CNC del tornio di indicizzazione rotante.
Comprensione dell'asse z nell'indicizzazione rotativa del tornio CNC
Prima di immergersi nei metodi per migliorare l'accuratezza, è essenziale capire cosa rappresenta l'asse Z in un tornio di indicizzazione rotante CNC. L'asse Z controlla in genere il movimento longitudinale dello strumento di taglio lungo la lunghezza del pezzo. Questo movimento è cruciale per operazioni come svolta, noioso e threading. Eventuali inesattezze nell'asse z possono provocare parti con dimensioni errate, scarsa finitura superficiale e funzionalità ridotte.
Fattori che influenzano l'accuratezza dell'asse z
Diversi fattori possono influenzare l'accuratezza dell'asse Z in un tornio di indicizzazione rotante CNC. I problemi meccanici sono tra i colpevoli più comuni. L'usura delle viti di piombo, delle viti a sfere o delle guide lineari possono causare un contraccolpo, che porta a un movimento incoerente e una ridotta accuratezza. Inoltre, il disallineamento di questi componenti può anche contribuire alle inesattezze.
I problemi elettrici possono anche avere un impatto significativo. Gli encoder difettosi, che sono responsabili della fornitura di feedback sulla posizione dell'asse z, possono inviare segnali errati al sistema di controllo. Ciò può comportare la spostamento della macchina nella posizione sbagliata, portando a errori nel processo di lavorazione.
Neanche i fattori ambientali devono essere trascurati. Le variazioni di temperatura possono causare l'espansione termica o la contrazione dei componenti della macchina, influenzando l'accuratezza dell'asse z. Le vibrazioni dall'ambiente circostante o dalla macchina stessa possono anche interrompere il movimento regolare dell'asse z.
Strategie per migliorare l'accuratezza dell'asse z
1. Manutenzione e ispezione regolari
Uno dei modi più efficaci per migliorare l'accuratezza dell'asse Z è attraverso la manutenzione e l'ispezione regolari. Ciò include il controllo delle condizioni delle viti di piombo, delle viti a sfere e delle guide lineari. Cerca segni di usura, come un gioco eccessivo o superfici ruvide. Se sono usurati i componenti, dovrebbero essere sostituiti prontamente.
Anche la pulizia dei componenti è essenziale. Rimuovere eventuali detriti o chip che potrebbero essersi accumulati sulle guide o sulle viti, poiché questi possono interferire con il movimento regolare dell'asse z. La lubrificazione è un altro aspetto critico della manutenzione. La corretta lubrificazione riduce l'attrito e l'usura, garantendo che l'asse Z si muova senza intoppi e accuratamente.
Ispezionare regolarmente gli encoder per assicurarsi che funzionino correttamente. Verificare la presenza di collegamenti sciolti o cavi danneggiati. Se un encoder non fornisce un feedback accurato, potrebbe essere necessario ricalibrato o sostituito.
2. Allineamento e calibrazione
Il corretto allineamento dei componenti dell'asse z è cruciale per l'accuratezza. Utilizzare strumenti di allineamento di precisione per garantire che le viti di piombo, le viti a sfera e le guide lineari siano allineate correttamente. Il disallineamento può causare il muoversi dell'asse z ad angolo, con conseguente lavorazione imprecisa.
È anche necessaria la calibrazione dell'asse z. Ciò comporta l'impostazione dei parametri di posizione e di movimento corretti nel sistema di controllo. Utilizzare un dispositivo di misurazione calibrato, come un interferometro laser, per misurare accuratamente la posizione dell'asse z e regolare le impostazioni di controllo di conseguenza. La calibrazione deve essere eseguita regolarmente, soprattutto dopo qualsiasi grande manutenzione o sostituzione dei componenti.
3. Componenti di aggiornamento
In alcuni casi, l'aggiornamento dei componenti dell'asse z può migliorare significativamente l'accuratezza. Ad esempio, la sostituzione delle viti di piombo con viti a sfera ad alta precisione può ridurre il contraccolpo e migliorare il movimento generale dell'asse z. Le guide lineari di alta qualità possono anche fornire un movimento più fluido e accurato.
L'aggiornamento dell'encoder a un modello di risoluzione più elevato può migliorare l'accuratezza del feedback della posizione. Un encoder più preciso può fornire informazioni più dettagliate sulla posizione dell'asse z, consentendo al sistema di controllo di apportare regolazioni più accurate.
4. Ottimizzazione del sistema di controllo
Il sistema di controllo svolge un ruolo vitale nell'accuratezza dell'asse z. L'ottimizzazione delle impostazioni del sistema di controllo può aiutare a migliorare le prestazioni. Regola le impostazioni del servo guadagno per garantire che l'asse Z si muova senza intoppi e risponda rapidamente ai comandi. Tuttavia, fai attenzione a non impostare il guadagno troppo alto, poiché ciò può far diventare instabile il sistema.
L'implementazione di algoritmi di controllo avanzato, come il controllo adattivo o il controllo feedforward, può anche migliorare l'accuratezza dell'asse z. Questi algoritmi possono compensare i disturbi esterni e migliorare le prestazioni complessive della macchina.
5. Controllo ambientale
Per ridurre al minimo l'impatto dei fattori ambientali sull'accuratezza dell'asse z, è importante controllare l'ambiente operativo. Mantenere una temperatura stabile nell'area di lavorazione per prevenire l'espansione termica o la contrazione dei componenti della macchina. Utilizzare i contenitori controllati, se necessario.
Ridurre le vibrazioni isolando la macchina dall'ambiente circostante. Ciò può essere ottenuto utilizzando le vibrazioni - smorzamento dei cuscinetti o installando la macchina su una base di vibrazioni. Inoltre, assicurarsi che la macchina stessa sia adeguatamente bilanciata per ridurre al minimo le vibrazioni interne.
Il ruolo dei sistemi CNC avanzati
Investire in sistemi CNC avanzati può anche contribuire a una migliore accuratezza dell'asse z. ModernoSistema di svolta e fresatura CNCOffri funzionalità come elaborazione ad alta velocità, algoritmi avanzati di controllo del movimento e feedback nel tempo reale. Queste caratteristiche consentono un controllo più preciso del movimento dell'asse z, riducendo gli errori e migliorando la qualità complessiva del processo di lavorazione.
ILCinque - Sistema centrale di lavorazione degli assiFornisce ancora maggiore flessibilità e precisione. Con la possibilità di controllare contemporaneamente più assi, può ottimizzare il processo di lavorazione e garantire che l'asse Z si sposti con precisione nella posizione desiderata.

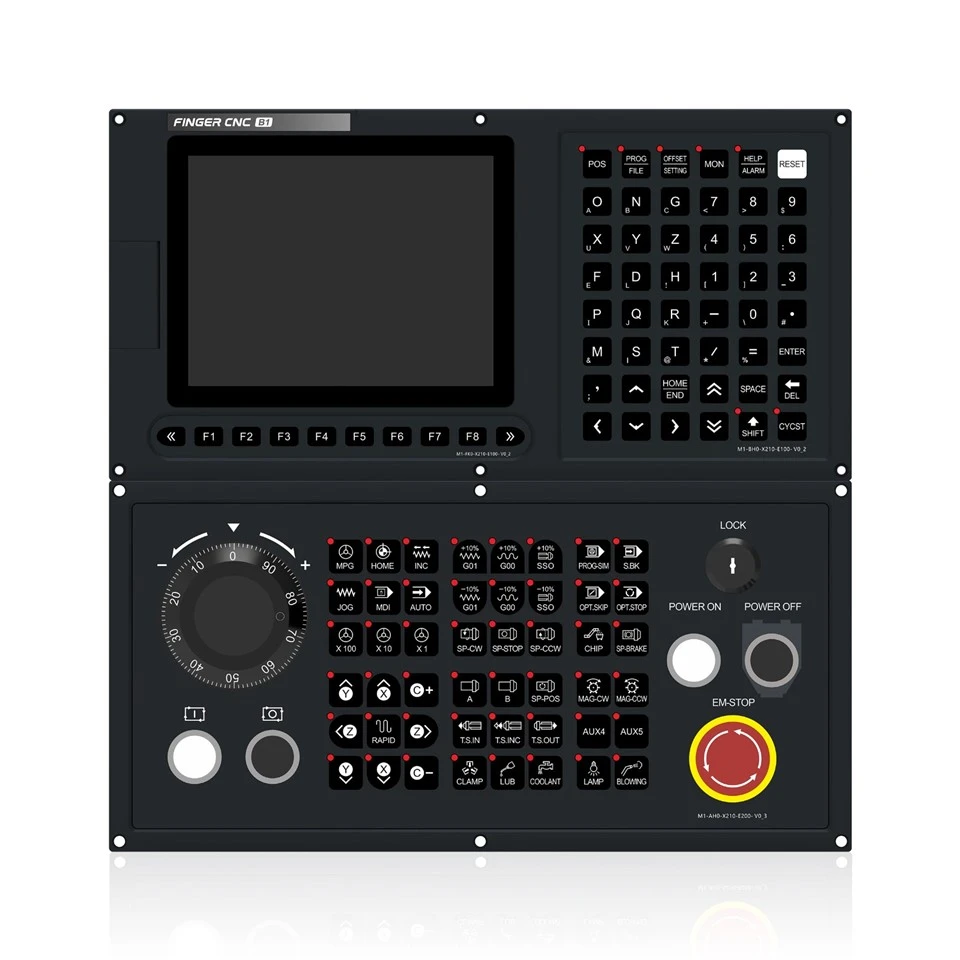

IL2 - Asse Sistema del tornio CNCè anche un'opzione affidabile per migliorare la precisione dell'asse z. Offre un controllo e una programmazione semplificati, rendendo più facile ottenere movimenti precisi dell'asse z.
Conclusione
Migliorare l'accuratezza dell'asse Z in un tornio di indicizzazione rotante CNC è un processo a più sfaccettatura che richiede attenzione a fattori meccanici, elettrici e ambientali. Implementando una manutenzione e ispezione regolari, un corretto allineamento e calibrazione, aggiornamenti dei componenti, ottimizzazione del sistema di controllo e controllo ambientale, è possibile migliorare significativamente l'accuratezza dell'asse Z.
Investire in sistemi CNC avanzati può anche fornire ulteriori vantaggi in termini di precisione e flessibilità. Come fornitore di CNC del tornio per indicizzazione rotante, mi impegno ad aiutare i nostri clienti a raggiungere il massimo livello di precisione dell'asse z. Se sei interessato a migliorare le prestazioni del CNC del tornio di indicizzazione rotante o hai domande sui nostri prodotti, non esitare a contattarci per ulteriori discussioni e potenziali approvvigionamenti.
Riferimenti
- Smith, J. (2020). Manuale di lavorazione di precisione. New York: Industrial Press.
- Brown, A. (2019). Tecnologia di lavorazione CNC. Londra: Elsevier.
- Johnson, R. (2018). Manutenzione e risoluzione dei problemi di macchine a CNC. Chicago: McGraw - Hill.
